一、主要用途及范围
KLW □-126/Y400型开关是用于接地开关开合感应电流的开关装置。适用于额定电压为800kV、1000kV的接地开关。该开关为永磁操动方式。该开关装置为接地开关的一个组成部分，应与相同的户外接地开关配合使用，不可单独使用。
二、使用环境条件
a. 海拔高度不超过2000米；b. 周围空气温度:-35~40℃；
c. 地震设防烈度:9度
d. 风速不大于34m/s;(相当于圆柱表面上的700Pa)

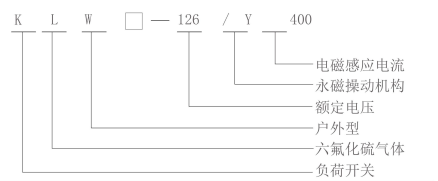

三、产品型号

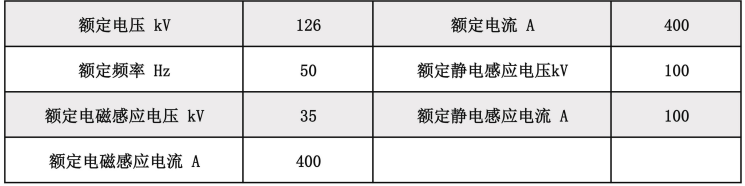

四、主要技术参数
五、设计原理 该开关装置为接地开关的一个组成部分，应与相同的户外接地开关配合使用，不可单独使用。

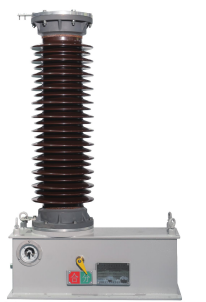

本开关由六氟化硫负荷开关和永磁机构及控制箱三部分组成。永磁机构置于具有防雨雪功能的
机构箱内，箱体上方安装的瓷套管内置灭弧室，控制箱通过电缆与机构箱相连，对感应电流开
关进行分合闸控制。控制本开关的开、合时刻由 接地开关的操动机构发出指令，将接地开关开、
合线路时产生的感应电流的电弧引入灭弧室内加以熄灭。
机构箱内，箱体上方安装的瓷套管内置灭弧室，控制箱通过电缆与机构箱相连，对感应电流开
关进行分合闸控制。控制本开关的开、合时刻由 接地开关的操动机构发出指令，将接地开关开、
合线路时产生的感应电流的电弧引入灭弧室内加以熄灭。
六、产品优势
1. 开断性能好，灭弧能力强本开关采用先进的旋转式灭弧，其原理就是让电弧沿着特定的旋转式通道拉细变长直至熄灭的过程。当合闸时，动触头向上运动，与静触头足够接近时，就会间隙击穿，产生电弧，按相对距离来看首先同引弧屏蔽罩之间产生电弧，由于引弧屏蔽罩通过绝缘旋弧套和绝缘垫圈与静侧隔离开来，中间仅通过旋转线圈与静触头相连接，所以电弧就会通过旋转线圈后到达静触头。电弧在通过旋转线圈旋转时就会被拉细变长，能量就不会瞬间积聚而逐渐熄灭，反过来当分闸时其原理也是一样的，从而达到开合感应电流的目的。
2. 采用永磁操动机构，可靠性高、寿命长本开关采用永磁操动机构，这种结构工作时主要运动部件只有一个，无需机械脱、锁扣装置，故障源少，可靠性较高，且使用寿命长，免维护。
3. 机构箱体本热浸锌及喷塑工艺，控制箱采用304不锈钢材质，保证了产品的使用寿命。
4. 本开关分、合闸信号采用开关触点控制，方便与接地开关连接，与接地开关配合调整分合闸位置方便快捷。

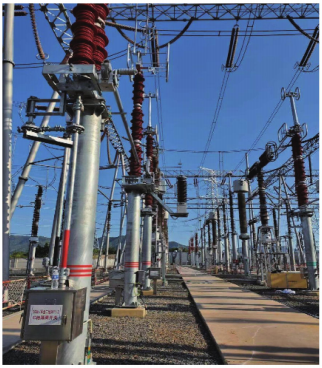

七、应用实例
2009年我公司与河南平高电气股份有限公司合作，我们生产的户外开
合感应电流开关与平高公司的800系列超高压接地开关配套使用，并分
别在西高所及华阴低温试验所做型式试验一次通过。
2010年10月应用于±800kV特高压直流输电工程 哈密南-郑州线
2013年5月应用于±800kV特高压直流输电工程 云南-广东线
2019年10月应用于一带一路巴基斯坦默蒂亚里-拉合尔直流输电项目。
2021年8月应用于冀北金山岭550kV变电站改造项目
2023年2月应用于新疆凤凰750kV变电站改造项目
2023年6月应用于江苏凤城550kV变电站改造项目
2024年5月应用于甘肃平凉750kV变电站扩建工程
